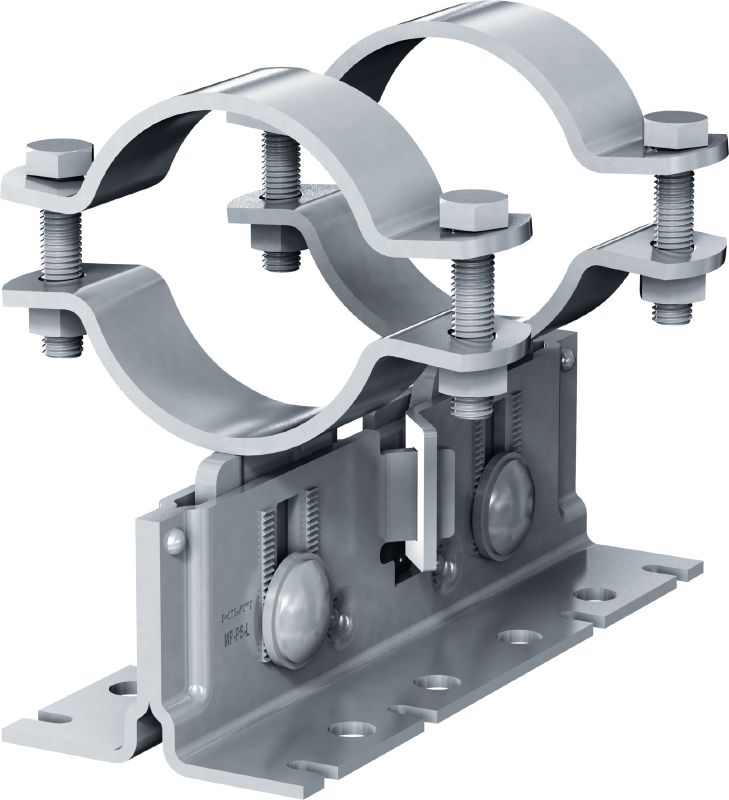

Ботуш за тръбопровод MP-PS 2-2

Ботуш за тръбопровод с външно покритие (ВП) с регулируема височина и наклон за интензивни промишлени приложения с външни диаметри на тръбите от 21 – 328 mm (1/2" до 12")

Огнеустойчивост (да/не): Не
Термоустойчивост: -20 - 300 °C
Състав на материала: Основна плоча: S280GD / Modif POSMAC-C, Скоби: S235JR – DIN EN 10025, Средна плоча: S235JR –- DIN EN 10025, Плъзгаща плоча: PA66 + GF30, Болт: Стомана с клас на якост 8.8, Гайка: Стомана с клас на якост 8

Изберете опции

Диапазон на захвата - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm
192 - 202 mm
217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm

Височина над земята до основата на тръбата

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Номинален размер на тръбата (имперски)

1/2 in
3/4 in
1 in
1-1/4 in
1-1/2 in
2 in
2-1/2 in
3 in
3-1/2 in
4 in
5 in
6 in
7 in
8 in
10 in
12 in

Номинален размер на тръбата

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm
200 mm
250 mm
300 mm

размер опаковка

Продуктови опции

Количество

Пакети

Total Броя

Не може да видите персонализираните цени за Вашата компания

Моля, влезте или се регистрирайте за да видите персонализираните цени за Вашата компания.

Цена без ДДС след отстъпка

От 592,57 лв.

Технически данни

Огнеустойчивост (да/не)

Не

Термоустойчивост

-20 - 300 °C

Състав на материала

Основна плоча: S280GD / Modif POSMAC-C, Скоби: S235JR – DIN EN 10025, Средна плоча: S235JR –- DIN EN 10025, Плъзгаща плоча: PA66 + GF30, Болт: Стомана с клас на якост 8.8, Гайка: Стомана с клас на якост 8

Дебелина на материала

основна плоча: 4 mm, Средна плоча: 7 mm, Плъзгаща се плоча: 3 mm, Назъбена шайба: 4mm

Окончателна обработка на повърхността

С покритие за външна употреба – HDG

Горещо поцинкован

Да

Неръждаема стомана

Не

Условия на околната среда

На открито, ниско до умерено замърсяване (C3/С4 – ниско ниво)

Тип на основния материал

Бетон, Стомана, Модулна опора

Размер на ключа

19 mm

Момент на затягане за настройка на височината

50 Nm

Дължина

256 mm

Допълнителна информация за продукта

Коефициент на триене – плъзгаща се плоча (PA66-GF30) върху цинково-магнезиева повърхност: 0,146, Коефициент на триене – плъзгаща се плоча (PA66-GF30) върху горещо поцинкована повърхност: 0,129, PA66-GF30 спрямо Zn: 0,177

Документи

Характеристики и приложения

Характеристики

Универсалност – използвайте една и съща система ботуш за тръбопровод за фиксирани, плъзгащи се, направлявани или свободностоящи опори към модулни трегери Hilti, стоманени греди и бетон.
Разширена софтуерна поддръжка – опростете изчисленията с помощта на софтуера за проектиране на инсталации PROFIS, калкулатора FixPoint на Hilti , BIM/CAD библиотеки и различни допълнителни модули (плъгини)
Данни за товара и налична документация – проектиране в съответствие с EN13480-3, Еврокод 3 и указанията на MSS-SP58 за компоненти nа опори за тръбопроводи
По-бърз монтаж на обекта – лесно регулиране на височината и наклона след закрепване на ботуш за тръбопровод на място
По-широк диапазон на захващане – подходящ за различни тръби със или без допълнителни облицовки

Приложения

Закрепване на тръби към стоманени греди, бетон или модулни трегери Hilti
Монтажи на тръби в крайбрежни промишлени съоръжения, в предприятия за производство на електроенергия, фармацевтични предприятия, предприятия за производство на електроника или автомобили
Подходящи за температури на приложение до 300 °C и дебелина на изолацията до 220 mm
Препоръчва се за използване на закрито или открито при ниско до умерено замърсяване (C3)

За информация относно сертификати и одобрения, моля, вижте отделните артикули.
