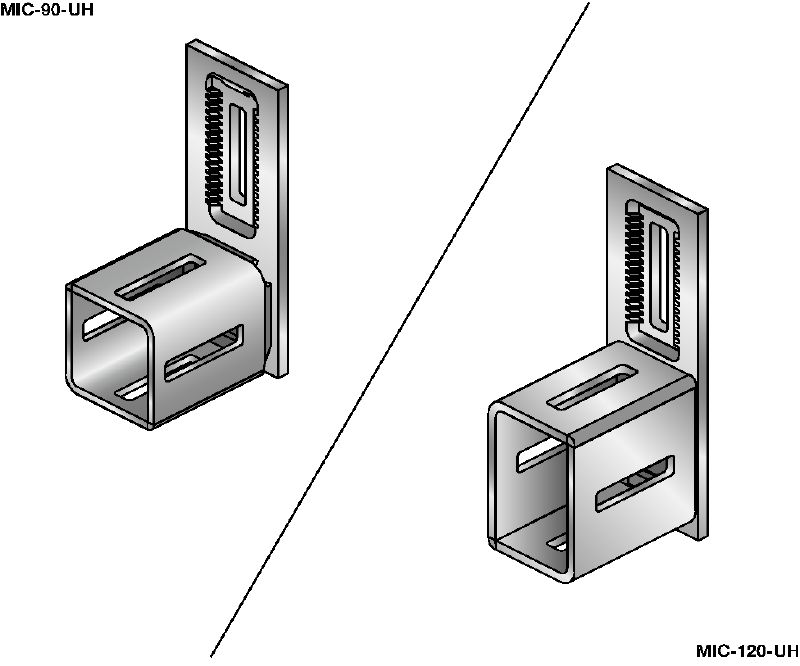

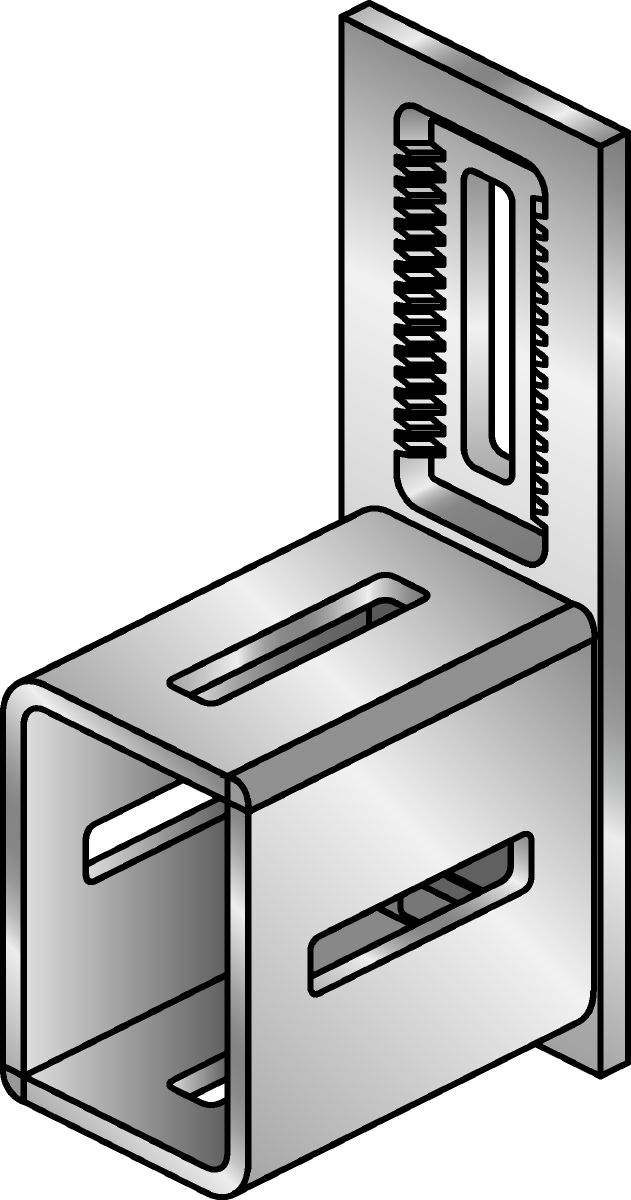

Конектор MIC-UH
Стандартен горещо поцинкован (HDG) конектор за закрепване на MI трегери един за друг
- Състав на материала: Конектор: DD11 MOD - HN 547, S235JR - DIN EN 10025; опорна плоча, зъбна пластина: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; болт: стомана клас 8,8; гайка: стомана клас 8
- Окончателна обработка на повърхността: HDG: конектор 55 µm - DIN EN ISO 1461; опорна плоча, зъбна планка, болт, гайка 45 µm - DIN EN ISO 1461
- Условия на околната среда: На открито, ниско до умерено замърсяване (C3/С4 – ниско ниво)
Изберете опции
Трегер от модулен тип
- 90
- 120
размер опаковка
- 4
Количество
Пакети
Общо Броя
1
Цена без ДДС след отстъпка
Технически данни
Състав на материала
Конектор: DD11 MOD - HN 547, S235JR - DIN EN 10025; опорна плоча, зъбна пластина: EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-7 - DIN EN 1562; болт: стомана клас 8,8; гайка: стомана клас 8
Окончателна обработка на повърхността
HDG: конектор 55 µm - DIN EN ISO 1461; опорна плоча, зъбна планка, болт, гайка 45 µm - DIN EN ISO 1461
Условия на околната среда
На открито, ниско до умерено замърсяване (C3/С4 – ниско ниво)
Момент на затягане
84 Nm
Размер на ключа
19 mm
Документи
Характеристики и приложения
Характеристики
- 50 mm (2") първоначална вертикална регулируемост за бърз монтаж
- 5 mm (0,2") фино вертикално регулиране за повишена гъвкавост
- 25 mm (1") хоризонтална регулируемост е възможна благодарение на прореза в конектора
- Конекторът се продава със самозаконтрящи гайки за защита срещу вибрации
- Проектиран за бърз монтаж от един човек
Приложения
- Част от модулна система за поддържане на кабелни скари, тръби и различна стомана с ограничено използване
- Монтиране на трегери MI между две стени
- Изключително гъвкав конектор за многофункционални приложения
- Висок капацитет на срязващо натоварване за конструкции без конзоли
- Препоръчва се за употреба в умерено корозивна среда на открито и на закрито
За информация относно сертификати и одобрения, моля, вижте отделните артикули.
